SEL-487E變壓器保護繼電器功能應用

強大的SEL-487B變壓器保護繼電器可保護和監視大多數變壓器應用。可適用zui多5組三相制動輸入、三個獨立的限制性接地故障（REF）保護元件，以及2組三相電壓輸入，所有型號均支持同步相量。內部故障響應時間小于1.5周波，降低變壓器的損壞程度。通過檢測zui小百分之二的匝間短路，避免災難性的變壓器故障。利用軟件推薦的矩陣補償設定，減少了調試時間，并排除了昂貴代價失誤。穿越性故障以及熱監視，讓您可跟蹤變壓器的損耗，按需計劃維護。斷路器損耗監視，減少了低效率和高成本的斷路器維護，節省了時間和金錢。

功能應用

 多繞組保護—配置SEL-487E用作變壓器的差動保護，可多達五組制動電流輸入。應用包含帶有第三繞組的單變壓器。利用三個獨立的REF元件可保護接地星形繞組。

 靈敏匝間故障檢測—避免災難性的變壓器故障。通過的負序差動元件，只需用到少至總繞組的百分之二的繞組就能探測出匝間故障。

 高速、自適應差動保護 —具備自動適應于內外部故障的雙折線特性，可適應CT飽和以及嚴重的波形失真，提供快速、可靠以及安全的差動保護。自適應差動元件響應內部故障的時間小于1.5周波。

 多樣化的變壓器應用 - 可保護具有—個半斷路器和低壓側連接的大型變壓器。同時，也可應用于典型的雙繞組變壓器，未用于差動保護的三相電流輸入，可用作饋線后備保護。

發電機升壓保護—保護發電機升壓 (GSU) 變壓器，并應用內置溫度元件（需要使用 SEL-2600 RTD 模組） 同時監測發電機和變壓器繞組溫度。

優良資產監控-利用穿越性故障和熱監測跟蹤變壓器損耗。通過優良的資產監控減少了低效和成本高昂的斷路器維護。監控變電站直流電力系統的超差電壓水平或過載電壓紋波。

 站級相量測量單元（PMU）—通過使用來自您繼電器的所有 24 個模擬通道 （6 個電壓和 18 個電流源）的 SEL 同步相量 (IEEE C37.118)改進您的電力系統質量。在串行或以太網通信上使用同步相量輕松容易地探測無功回路流，將狀態估計轉變?yōu)闋顟B(tài)測量，以及對潛在的系統不穩定性提供早期預警。通過兩個 PMU 接收同步相量信息實施實時控制并根據本地和遠程信息采取行動。

 可靠的后備保護—具有五組相、負序和零序過電流元件以及十個可配置的反時限過電流元件，提供后備保護。每個過電流元件均可快速指明故障相別。帶有快速沉降監測的斷路器失靈保護，可快速檢測斷路器失靈故障，并zui小化系統協調時間。

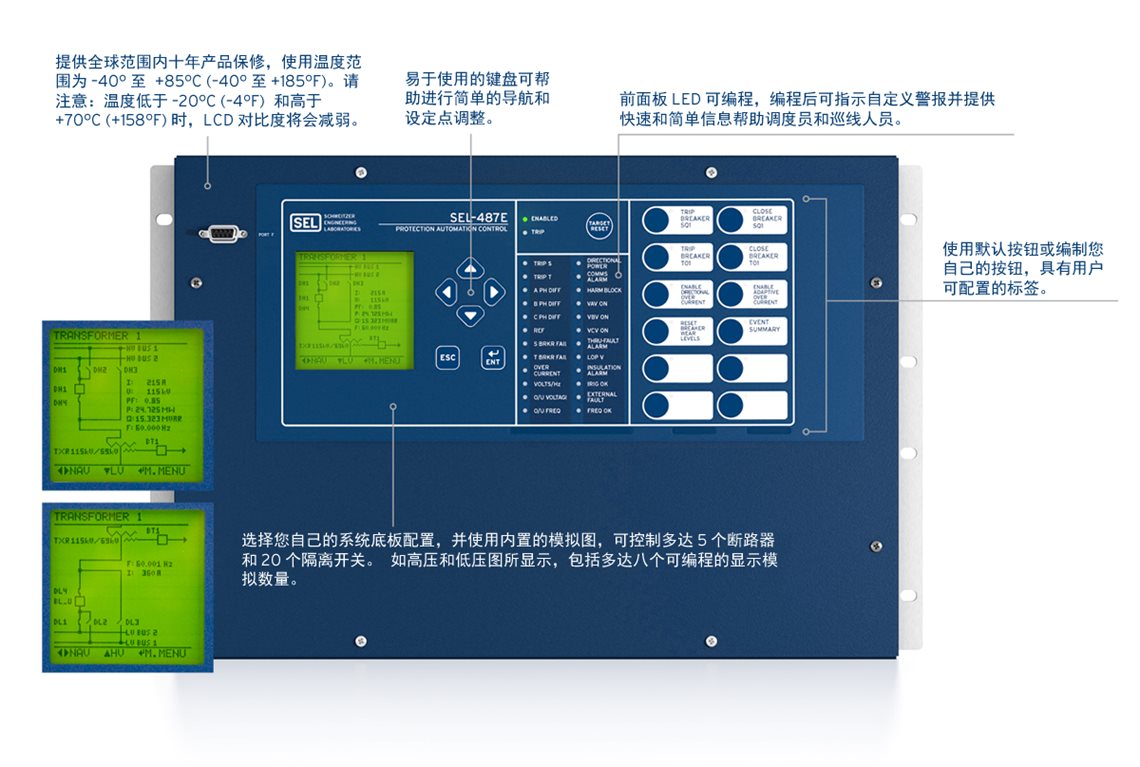

可視化概述
